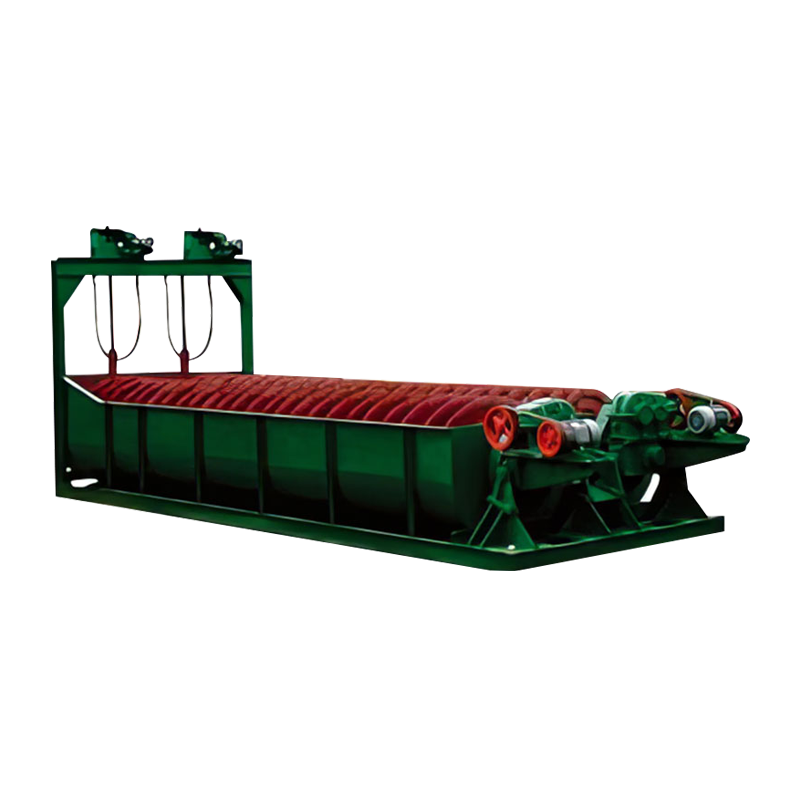

A spirális osztályozó fő alkotóelemei egy félkör alakú víztartály, egy tengelyből és pengékből álló spirálkészülék, a spirál tengely felső és alsó csapágy része, a spirális tengely sebességváltó eszköze és az emelési mechanizmus. A specifikációit a spirál átmérője fejezi ki.
A spirális osztályozókat egy spirál- és kettős spirál osztályozókra lehet osztani a spirál tengelyek száma szerint, és elosztható magas Weir típusú, alacsony Weir típusú és süllyedő típusra a túlcsordulás magassága szerint.
A magas weir spirál osztályozó túlcsordulási weir -je magasabb, mint a spirál tengely alsó végén lévő csapágyközpont, de a túlcsordulás végének felső széle, mint a felső spirál felső széle. Van egy bizonyos ülepedési terület, amely alkalmas a durva részecske osztályozásra, és 100 hálónál nagyobb túlfolyó részecskeméretet kaphat.
Az alacsony WEIR spirál osztályozó túlcsordulási weir -je alacsonyabb, mint a túlcsorduló végcsapágy középpontjában, tehát az ülepedési terület kicsi, és a túlcsordulási kapacitás alacsony. Általában nem az osztályozási műveletekhez használják, hanem az érchomok mosására használják.
Az alámerült spirál osztályozó túlcsordulási végén a teljes spirál a folyékony felület alá merül az ülepedési zónában. Az ülepedési zónájának nagy területe és mélysége van, amely alkalmas a finom részecskék osztályozására, és 100 hálónál kevesebb túlfolyó részecskeméretet kaphat.
Működési elv
A finoman őrölt iszapot az ülepedési zóna közepén található takarmánykikötőből adják be a víztartályba. A ferde víztartály alsó vége a szövőszekrény -osztályozási zóna. A spirál alacsony sebességgel forog, hogy keverje a hígítást, hogy a fény és a finom részecskék a felületen felfüggesztsék, és a túlcsorduláshoz folyjanak, hogy túlcsorduljanak és belépjenek a következő folyamatba. A durva és nehéz részecskék a tartály aljára helyezkednek el, és a spirál a visszatérő homok mellett a kisülési kikötőbe szállítják. Általában a spirális osztályozó és a malom zárt áramkört képez, hogy a durva homokot a malomba adja vissza az újratelepítéshez.
A spirális osztályozó előnyei az egyszerű szerkezet, a stabil és megbízható működés, az egyszerű működés és a könnyű, ha egy zárt áramköri művelet kialakulhat, amelynek átmérője kevesebb, mint 3,2 méter. $ $ $
